ムーンライト計画における
実用形スターリングエンジンおよび利用システムの試験評価研究

Test and Evaluation of Practical Stirling Engines and
Their Application Systems Developed by Moonlight Project of AIST, MITI

(FY 1982 - 1987)

以下の図，写真は機械技術研究所における最終評価試験の時点（1987年度末）のものである。

【本ページに含まれる写真の転載および配布を禁じる】
[Reprinting and distribution of the pictures contained in this page are forbidden]
Copyright 1988 Mechanical Engineering Laboratory, AIST, MITI






４機種のエンジンの主な仕様と特性

(1) 3kW級 β形スターリングエンジン NS03M （三菱電機）

(2) 3kW級 α形 スターリングエンジン NS03T（東芝）

(3) 30kW級複動形スターリングエンジン NS30A（アイシン精機）

(4) 30kW級 複動形スターリングエンジン NS30S（三洋電機）



４機種のエンジンの主な仕様と特性

メーカ名

三菱電機

東 芝

アイシン

三洋電機

単 位

機種名

NS03M

NS03T

NS30A

NS30S



エンジン形式

β形

60度Ｖ α形

回転斜板 DA形

U4 DA形



燃料
NOx対策
エンジン重量

天然ガス
EGR
60.5

天然ガス
触媒+EGR
73.6

天然ガス
燃焼制御
243

天然ガス
触媒
375



kg

ヒータ 形式
マニホールド
管形状
材質

円筒形
無
ヘアピン
ハステロイX

円筒形
無
バヨネット
ハステロイX

つぼ形
有
ヘアピン
ハステロイX

半インボルート
有
ヘアピン
ハステロイX



膨張空間 掃気容積
圧縮空間 掃気容積
ピストン 位相差
ピストン 直径
ピストン ストローク

161
161(P)
40(P-D間)
80
32

190
169
100
82
E:36/C:32

148×4
138×4
90
60
52.4

145×4
135×4
90
68
40

cm3
cm3
deg.
mm
mm

作動ガス 種類
作動ガス 平均圧力

He
6.2

He
6.4

He
14.5

He
15.4


MPa

冷却水温度
ヒータ管温度
膨張空間温度

25
785
701

25
817
729

25
773
695

25
945
682

℃
℃
℃

最高出力／回転数
最高熱効率／回転数

3.8/1400
35.9/600

4.1/1300
32.6/850

30.4/1500
37.5/1000

45.6/1800
37.2/1120

kW/rpm
% /rpm

Beale数（最高出力）

0.0163

0.0135

0.0142

0.0170

　



to TOP

(1) 3kW級 β形スターリングエンジン NS03M （三菱電機）

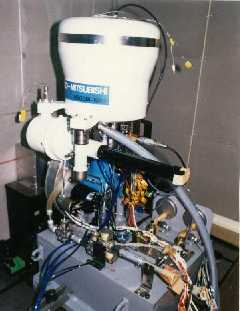

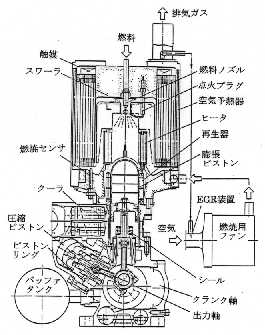

NS03Mエンジンの断面図と外観

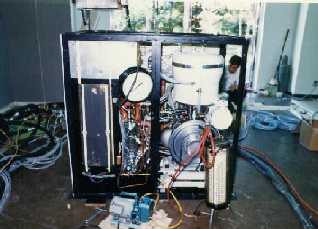

NS03M ヒートポンプシステム室外機（調整中の写真）



to TOP

(2) 3kW級 α形 スターリングエンジン NS03T（東芝）

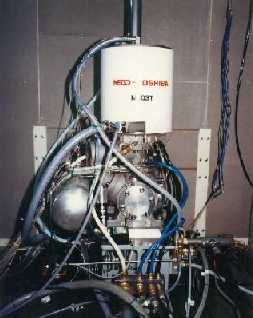

NS03Tエンジンの断面図と外観

NS03T ヒートポンプシステム室外機の内部



to TOP

(3) 30kW級複動形スターリングエンジン NS30A（アイシン精機）

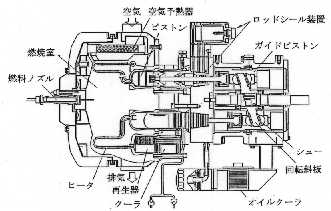

NS30Aエンジン（回転斜板式）の断面図と外観

　

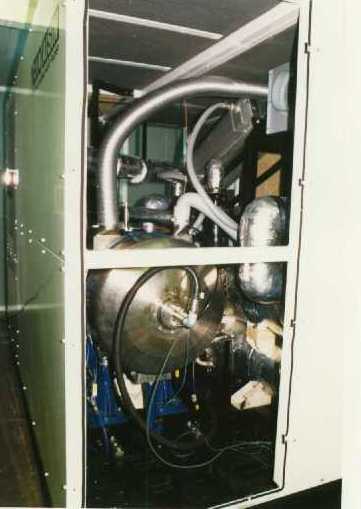

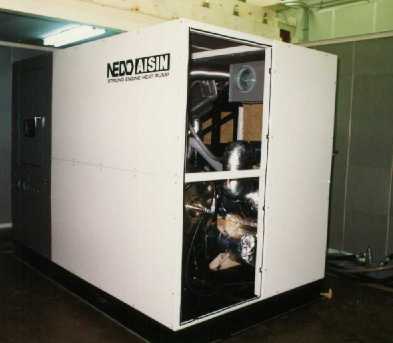

NS30A ヒートポンプシステムの室外機



to TOP

(4) 30kW級 複動形スターリングエンジン NS30S（三洋電機）

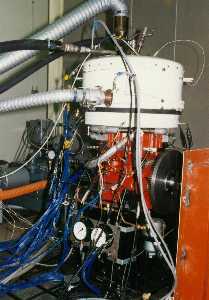

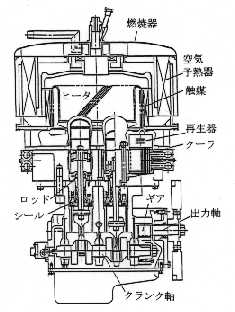

NS30Sエンジン（U4式）の断面図と外観

NS30S 可搬形発電機システム



to TOP

スターリングエンジンに関し詳細な情報を得たい場合には
If you want to know the details of Stirling engines, then click

山下,浜口,香川,平田,百瀬：スターリングエンジンの理論と設計,山海堂,(1999)
